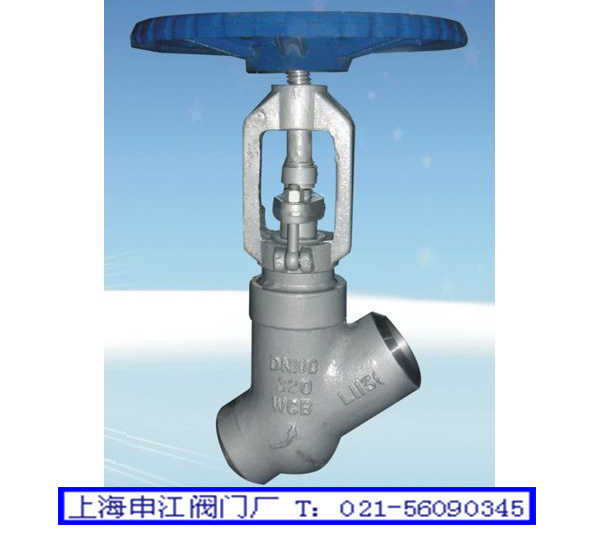

J65Y直流式對焊截止閥
產品特點：
J65Y直流式對焊截止閥結構合理，性能優良，造型美觀，適用的壓力范圍廣，主要用來接通或截斷管路中的介質，具有耐磨、耐高溫，抗擦傷性能好、使用壽命長等優點。
產品詳細資料:
1、結構簡單，制造和維修比較方便。
2、工作行程小，啟閉時間短。
3、密封性好，密封面間磨擦力小，壽命較長。
公稱壓力：PN1.0-25.0Mpa，150Lb-2500Lb
工作溫度：-40-600℃
公稱通徑：DN15-600mm
連接方式：法蘭，螺紋，對焊，承插焊，NPT
材質：PVC，ABS，RPP，304，316，304L，316L，WCB，CF3，CF8，CF3M，CF8M，鑄鋼，球墨鑄鐵，鍛鋼，不銹鋼，銅等。
J65Y直流式對焊截止閥
一、產品[直流式對焊截止閥]的詳細資料:
產品名稱：直流式對焊截止閥
產品特點：高溫高壓直流式對焊截止閥,直流式對焊截止閥,高溫高壓截止閥
二、主要零件材料：
|
零件名稱 |
材料牌號 |
|
閥體 |
WCB |
WC6 |
WC9 |
|
活塞 |
A105 |
WC6 |
WC9 |
|
閥蓋 |
25 |
12Cr1MoVA |
|
閥桿 |
1Cr17Ni2 |
20Cr1Mo1V1A |
|
密封環 |
05F |
05F |
柔性石墨 |
|
四開環 |
1Cr13 |
20CrMOIVIA |
|
填料 |
BSP-600 |
BSP-600 |
|
支架 |
WCB |
WCB |
|
閥桿螺母 |
ZQAL9-4 |
ZQAL9-4 |
三、應用規范：
1、設計制造JB3595規定
2、結構長度按JB3595規定或按用戶要求
3、連接端按JB3595規定或按用戶要求
4、閥門檢查和試驗按JB3595規定
四、訂貨號、尺寸和重量：
|
公稱通徑
DN（mm） |
尺寸 |
重量（Kg） |
|
L |
D1 |
Do |
H |
Lo |
L1 |
|
PN32（320） J565Y-320V型 |
|
80 |
390 |
64 |
120 |
750 |
- |
- |
121 |
|
100 |
480 |
108 |
185 |
870 |
- |
- |
212 |
|
125 |
533 |
132 |
218 |
995 |
- |
- |
312 |
|
150 |
610 |
166 |
245 |
1205 |
- |
- |
510 |
|
175 |
750 |
175 |
278 |
1565 |
- |
- |
708 |
|
200 |
762 |
200 |
290 |
1670 |
- |
- |
980 |
|
225 |
850 |
108 |
310 |
1705 |
- |
- |
1060 |
|
250 |
914 |
248 |
348 |
1870 |
- |
- |
1380 |
|
300 |
1041 |
300 |
430 |
2335 |
- |
- |
2824 |
|
P54（140） J565Y-P54140V型 |
|
80 |
390 |
64 |
120 |
750 |
- |
- |
130 |
|
100 |
480 |
108 |
185 |
870 |
- |
- |
212 |
|
125 |
580 |
132 |
218 |
995 |
- |
- |
312 |
|
150 |
630 |
166 |
245 |
1205 |
- |
- |
510 |
|
175 |
750 |
175 |
278 |
1565 |
- |
- |
708 |
|
200 |
771 |
200 |
290 |
1670 |
- |
- |
980 |
|
225 |
850 |
108 |
310 |
1705 |
- |
- |
1060 |
|
250 |
930 |
248 |
348 |
1870 |
- |
- |
1380 |
|
300 |
1060 |
300 |
430 |
2335 |
- |
- |
2824 |
|
