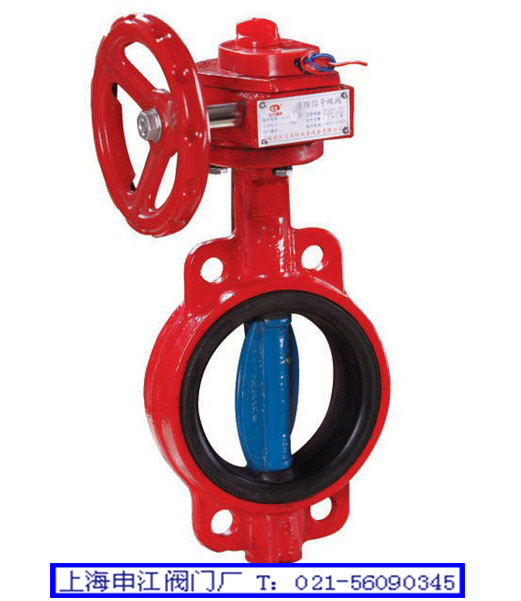

XD371X-10對夾消防專用信號蝶閥具有結構簡單，密封可靠，開啟輕便、壽命長、維護方便等優點。故被廣泛地應用于給排水、建筑消防等系統各種管道上，尤其在消防管路中。本信號蝶閥可顯示出閥門開關狀態，具有直觀、清晰、可靠的反映出消防系統中的工作狀態，所以廣泛、大量的適用于消防系統中。
|
| |
|
| |
| 【 主要外形連接尺寸 】 單位：mm |
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
H |
268 |
287 |
309 |
342 |
376 |
410 |
495 |
565 |
849 |
985 |
1109 |
|
H1 |
70 |
76 |
86 |
104 |
118 |
132 |
167 |
198 |
239 |
267 |
309 |
|
L1 |
43 |
46 |
46 |
52 |
56 |
56 |
60 |
68 |
68 |
78 |
102 |
|
L2 |
32 |
47 |
65 |
91 |
112 |
146 |
194 |
242 |
292 |
325 |
380 |
|
L3 |
245 |
245 |
245 |
245 |
245 |
245 |
400 |
400 |
400 |
400 |
431 |
|
Ф1 |
152 |
152 |
152 |
152 |
152 |
152 |
300 |
300 |
305 |
305 |
290 | |
| 【 主要零部件材料 】 |
|
序號 |
零件名稱 |
材質 |
序號 |
零件名稱 |
材質 |
|
1 |
閥體 |
球鐵、鑄鋼 |
7 |
密封圈 |
NBR。EPDM |
|
2 |
閥軸 |
SUS410/SUS316 |
8 |
圓墊片 |
SUS316/黃銅 |
|
3 |
蝶板 |
球鐵噴塑、不銹鋼 |
9 |
對開環 |
SUS316/黃銅 |
|
4 |
閥座 |
EPDM，PTEE |
10 |
擋圈 |
彈簧鋼 |
|
5 |
襯套 |
青銅，聚四氟乙烯 |
|
| |
| 【 主要技術參數 】 |
|
公稱通經 |
公稱壓力 |
工作溫度 |
密封試驗 |
強度試驗 |
適用介質 |
|
DN 50～400mm |
1.0/1.6/2.5MPa |
-10℃～-80℃ |
1.1倍公稱壓力 |
1.5倍公稱壓力 |
水、油、氣 | |
| ◆ 本頁關鍵字：消防專用信號蝶閥 |
|
【 訂貨須知 】 |
| ① 產品名稱與型號②產品口徑③ XD371X-10型是否帶附件，以便正確選型。熱線電話：021-56090345，若已由設計單位選定的XD371X-10型型號，請按型號直接向我廠銷售部訂購。感謝您訪問XD371X-10蝶閥專欄。 |
