【產品概述】
蝶閥又叫翻板閥，是一種結構簡單的調節閥，可用于低壓管道介質的開關控制的蝶閥是指關閉件（閥瓣或蝶板）為圓盤，圍繞閥軸旋轉來達到開啟與關閉的一種閥，閥門可用于控制空氣、水、蒸汽、各種腐蝕性介質、泥漿、油品、液態金屬和放射性介質等各種類型流體的流動。在管道上主要起切斷和節流作用。蝶閥啟閉件是一個圓盤形的蝶板，在閥體內繞其自身的軸線旋轉，從而達到啟閉或調節的目的。

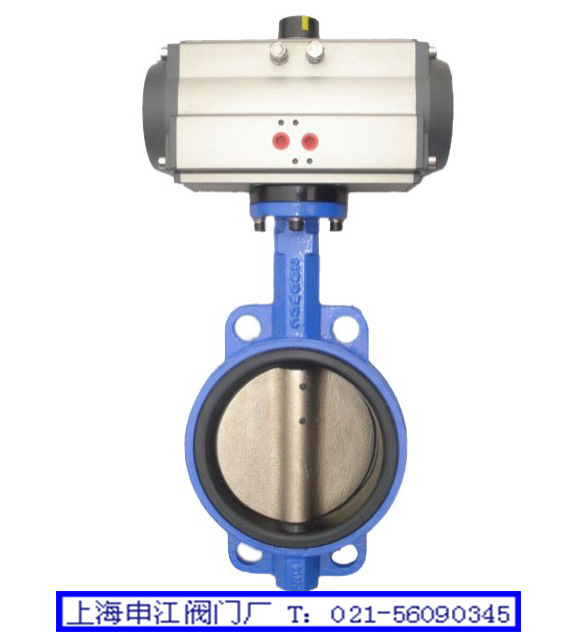

氣動蝶閥：將壓縮空氣流入氣動執行器，推動活塞運動，產生作用力，帶動閥門啟閉。附屬配件有：電磁閥，減壓閥，過濾器，回信器，定位器等。
【產品特點】
1、 設計新穎、合理、結構獨特、重量輕、操作方便、啟閉迅速。
2、 由扭矩產生彈性密封。
3、 密封部位可調節更換，密封性能可靠等特點。
4、 驅動方式渦輪傳動、電動、氣動可選。
【執行標準】
設計規范： GB/T 12238
結構長度： GB/T 12221
法蘭連接： GB/T 9113
試驗與檢驗：GB/T 13927
【性能參數】
|
型號 |
D671X |
|
工作壓力（MPa） |
0.6-2.5Mpa |
|
適用溫度（℃） |
X：60℃ J：80℃ XB或JB：150℃ XC、JC、F46：200℃ SDJD：250℃ XE、JE：250℃ |
|
適用介質 |
空氣、水、蒸氣、煤氣、油品等 |
|
驅動方式 |
氣動 |
|
連接方式 |
法蘭式 |
|
材料 |
閥體 |
鑄鐵 球鐵 碳鋼 不銹鋼 鋁合金 |
|
蝶板 |
鑄鐵 球鐵 碳鋼 不銹鋼 鋁合金 |
|
閥桿 |
2Cr13 F304 F316 |
|
密封面 |
橡膠 NBR EPDM PTFE |
|
填料 |
柔性石墨 PTFE |
