ZZYP自力式調節閥是一種無需外加能源，利用被控介質自身能量當動力源、引入執行膜室產生推力，控制節流元件運動達到自動調節。ZZYP自力式調節閥具有測量、執行、控制的綜合功能。可用在無氣、無電的場所。ZZYP自力式調節閥廣泛應用于石油、化工、電站、輕工、印染工業部門自控系統中各種設備氣體、液體及蒸汽介質的減速壓、穩壓（用于閥后壓力調節）泄壓、穩壓（用于閥前壓力調節）的自動控制。根據用戶不同的工況條件可選用不同的閥芯結構型式以及不同執行機構，以達到最佳的控制效果。 |
|
| |
| ◆ ZZYP自力式調節閥主要性能指標： |
|
控制精度％ |
±8 |
|
允許泄
漏量 |
硬密封（L/H） |
單座（Ⅳ級）：≤10-4閥額定容量：雙座、套筒（Ⅱ級）、≤5×10-3×閥額定容量 |
|
軟密封（ml/min） |
DN(mm) |
|
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
0.15 |
0.3 |
0.45 |
0.6 |
0.9 |
1.7 |
4.0 |
6.75 | |
|
◆ ZZYP自力式調節閥主要技術參數 ： |
|
公稱通徑DN（mm） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
閥座直徑DN（mm） |
10 |
12 |
15 |
20 |
|
額定流量系數Kv |
1.8 |
2.4 |
4.4 |
4 |
11 |
20 |
30 |
48 |
75 |
120 |
190 |
300 |
480 |
760 |
|
允許壓差（MPa） |
2.5 |
2.0 |
1.6 |
1.0 |
|
公稱壓力（MPa） |
1.6 4.0 6.4 |
|
固有流量特性 |
快開 |
|
保證調壓閥正常工作
的最小壓差P（MPa） |
0.05 |
|
壓力分段范圍
（KPa） |
15～50 40～80 60～100 80～140 120～80
160～220 200～260 240～300 280～350 330～400
380～450 430～500 480～560 540～620 600～700
680～800 780～900 800～1000 900～2000 |
|
工作溫度℃ |
液體≤140;氣體≤80；配冷凝器和散熱片≤350 |
|
適合介質 |
氣體、蒸汽、低粘度液體 |
|
法蘭尺寸、型式 |
PN10、16、40GB9113-88、PN64JB/T7-94；PN10，16凸式，PN40，64凹式
或根據用戶要求選配其它標準型式的法蘭（如：ANSI、JIS、DIN等標準） |
|
結構長度 |
按GB12221-89標準 |
|
可配附件 |
冷凝器（用于介質為蒸汽的場合）、散熱片等。 |
|
執行機構信號接口 |
內螺紋M16×1.5 | |
| ZZYP自力式調節閥產品型號 ： |
|
類別 |
型號 |
類別 |
型號 |
|
單座壓閉型 |
ZZYP-16～64B |
單座壓閉型 |
ZZYP-16～64K |
|
雙座壓閉型 |
ZZYN-16～64B |
雙座壓閉型 |
ZZYN-16～64K |
|
套筒壓閉型 |
ZZYM-16～64B |
套筒壓閉型 |
ZZYM-16～64K | |
| 注： 1.壓閉型用于閥后壓力調節，當閥后壓力升高，閥門關閉，以達到減壓，穩壓的目的。 2.壓開型用于閥后壓力調節，當閥后壓力升高，閥門打開，以達到泄壓，穩壓的目的。 | |

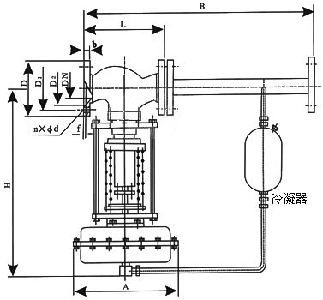

| ZZYP自力式調節閥外形尺寸及重量： |
|
公稱通徑(DN) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
PN16、40 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
|
PN64 |
230 |
230 |
260 |
260 |
300 |
340 |
380 |
430 |
500 |
550 |
650 |
|
B |
233 |
332 |
373 |
522 |
673 |
980 |
1200 |
|
H |
壓
力
調
節
范
圍
MPa |
15～140 |
475 |
520 |
540 |
710 |
780 |
840 |
880 |
915 |
|
120～300 |
455 |
500 |
520 |
690 |
760 |
800 |
870 |
880 |
|
280～500 |
450 |
490 |
510 |
680 |
750 |
790 |
860 |
870 |
|
480～1000 |
445 |
480 |
670 |
740 |
780 |
850 |
860 |
|
600～1500 |
445 |
570 |
600 |
820 |
890 |
950 |
950 |
1000 |
|
1000～2500 |
445 |
570 |
600 |
820 |
890 |
950 |
950 |
1000 |
|
A |
壓
力
調
節
范
圍
MPa |
15～140 |
φ282 |
φ308 |
|
120～300 |
φ232 |
|
280～1000 |
φ196 |
φ196 |
φ282 |
|
600～2500 |
φ85 |
φ96 |
|
大約重量（Kg） |
26 |
37 |
42 |
72 |
90 |
114 |
130 |
144 |
180 |
|
導壓管接口螺紋 |
M16×15 | |
 |
ZZY型自力式調節閥無需外加能源，利用被調介質自身能量為動力源，引入執行機構控制閥芯位置，改變兩端的壓差和流量，使閥前(或閥后)壓力穩定。具有動作靈敏，密封性好，壓力設定點波動小等優點，廣泛應用于氣體、液體及蒸汽介質減壓穩壓或泄壓穩壓的自動控制。 |
| 本系列自力式調節閥有單座(ZZYP)、套筒(ZZYM)、雙座(ZZYN)三種結構；執行機構有薄膜式、活塞式二種；作用型式有減壓用閥后壓力調節(B型)和泄壓用閥前壓力調節(K型)。產品公稱壓力等級有PN16、40、64；閥體口徑范圍DN20~300；泄漏量等級有II級、Ⅳ級和VI級三檔；流量特性為快開；壓力分段調節從15~2500kPa。可按需要組合滿足用戶工況要求。 |
|
【 ZZYP調節閥產品特點 】 |

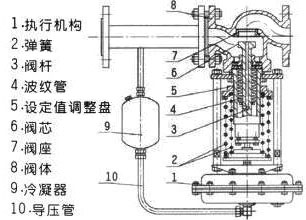

【 ZZYP調節閥主要零件材料 】 |
| ● 自力式壓力調節閥無需外加能源，能在無電無氣的場所工作，既方便又節約了能源。 |
● 閥體：ZG230-450、ZG1Cr18Ni9Ti 、ZGCr18Ni12Mo2Ti |
| ● 壓力分段范圍細且互相交叉，調節精度高。 |
● 閥芯：1Cr18Ni9Ti 、Cr18Ni12Mo2Ti |
| ● 壓力設定值在運行期間可連續設定。 |
● 閥座：1Cr18Ni9Ti 、Cr18Ni12Mo2Ti |
| ● 對閥后壓力調節，閥前壓力與閥后壓力之比為10:1~10:8。 |
● 閥桿：1Cr18Ni9Ti 、Cr18Ni12Mo2Ti |
| ● 橡膠膜片式檢測，執行機構檢測精度高、動作靈敏。 |
● 膜蓋：A3、A3鋼涂四氟乙烯 不銹鋼 |
| ● 采用壓力平衡機構，使調節閥反應靈敏、控制精確 。 |
● 填料：丁腈、乙炳、氟、耐油橡膠 | |
|
【自力式調節閥概述 】 |
| 自力式調節閥是一種無需外來能源，依靠被測介質自身壓力或溫度或流量變化,按預先設定值，進行自動調節的控制裝置,是一種節能型儀表。它集控制、執行諸多功能于一身。自成1個獨立的儀表控制系統。集變送器、控制器及執行機構的功能于一體。不同于一般含義上的控制閥。自力式調節閥有自力式壓力（微壓）調節閥、自力式（壓差）流量調節閥、自力式溫度調節閥等幾類。自力式壓力調節閥是其家族成員之一，由于它無需外來能源，產品結構簡單，使用方便，維護工作量少等優點，特別適用于城市供熱、供曖及沒有供電、供氣又需控制的場合。城市供熱、供暖系統采用該產品，熱效率比以前提高30%~40%。節能效果顯著。自力式壓力調節閥按是否帶指揮器分為兩大類：直接作用型自力式調節閥；指揮器操作型自力式調節閥。按閥后、閥前控制分為兩類：自力式閥后（減壓）控制閥；自力式閥前（泄壓）控制閥。 |
|

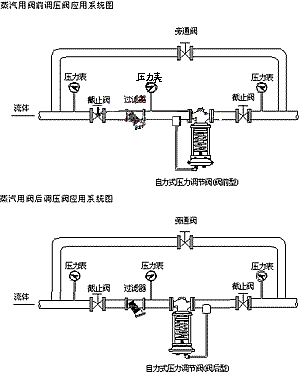

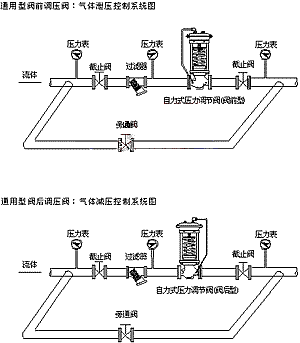

【 ZZYP調節閥安裝示意圖 】 |
 |
 |
|
◆ 本頁關鍵字：自力式調節閥 |
| 【 訂貨須知 】 |
|
訂購ZZYP調節閥請用戶提供以下資料： ● 調節閥名稱、型號； ● 公稱通徑 ； ·公稱壓力 (MPa) ； ● 額定流量系數(Kv) ； ● 固定流量特性 ； ● 介質名稱、閥前后壓力、溫度、流量等 ； ● 整機作用方式（電開、電關）及輸入信號 ； ● 閥體、閥內件及填料材質 ； ● 附件（操作器、伺服放大器等） ； ·其他特殊要求 。 |
