V230W自力式溫度調節閥是由溫度傳感器與控制閥兩部分組成，是一種無需外來能源，利用被控介質自身溫度變化進行自動調節的節能產品。產品適用于以各種氣體、蒸汽、熱水、油等為介質的各種熱交換器中的溫度自動控制。V230W溫度調節閥具有溫度設定范圍寬、調整方便、可連續進行溫度設定、超溫過栽保護、溫度設定方便等優點。V230W調節閥廣泛應用于城市供熱、采暖系統及電力、石油、冶金、制藥、鍋爐等工業部門。 |
|
| |
| 【 閥門主要零件及推薦使用溫度范圍 】 |
|
V230W溫度調節閥零件名稱 |
材料 |
溫度范圍 |
|
閥體、閥蓋 |
HT200 |
-20～200℃ |
|
ZG230-450 |
-40～450℃ |
|
ZG1Cr18Ni9Ti |
-250～550℃ |
|
ZG0Cr18Ni12Mo2Ti |
-250～550℃ |
|
閥芯、閥座 |
1Cr18Ni9Ti |
-250～550℃ |
|
0Cr18Ni12Mo2Ti |
-250～550℃ |
|
(增強)聚四氟乙烯 |
-20～200℃ |
|
司太萊合金堆焊 |
-250～550℃ |
|
壓力平衡元件 |
波紋管 |
18Ni12Mo2Ti |
-160～300℃ |
|
彈簧 |
18Ni12Mo2Ti |
-160～250℃ | |
| 【 許用介質與溫度的關系 】 |
|
V230W自力式溫度調節閥閥體材質 |
公稱
壓力
（MPa） |
介質溫度℃ |
|
≤150 |
≤200 |
≤250 |
≤300 |
≤350 |
≤400 |
≤425 |
≤450 |
|
最大工作壓力（MPa） |
|
HT200 |
1.0 |
1.0 |
|
|
|
|
|
|
|
|
1.6 |
1.6 |
1.5 |
|
|
|
|
|
|
|
ZG230-450 |
1.6 |
1.57 |
1.52 |
1.44 |
1.28 |
1.12 |
0.88 |
0.72 |
|
|
ZG1Cr18Ni9Ti |
1.6 |
1.6 |
1.6 |
1.4 |
1.25 |
1.1 |
1.0 |
0.9 |
0.75 |
|
ZG0Cr18Ni12Mo2Ti |
4.0 |
4.0 |
4.0 |
3.6 |
3.2 |
2.8 |
2.5 |
2.2 |
1.9 |
|
6.4 |
6.4 |
6.4 |
5.6 |
5.0 |
4.5 |
4.0 |
3.6 |
3.0 | |
| 【 主要性能指標 】 |
|
控制精度％ |
±5 |
|
允許泄
漏量 |
硬密封（L/H） |
單座（Ⅳ級）：≤10-4閥額定容量：雙座、套筒（Ⅱ級）、≤5×10-3×閥額定容量 |
|
軟密封
（ml/min） |
DN(mm) |
|
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
0.15 |
0.3 |
0.45 |
0.6 |
0.9 |
1.7 |
4.0 |
6.75 | |
| 【 主要技術參數 】 |
|
公稱通徑DN（mm） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
|
額定流量系數Kv |
單座、套筒 |
7 |
11 |
20 |
30 |
48 |
75 |
120 |
190 |
300 |
480 |
|
雙座 |
|
12 |
22 |
33 |
53 |
83 |
132 |
209 |
330 |
528 |
|
允許壓差（MPa） |
1.6 |
1.0 |
0.5 |
|
公稱壓力（MPa） |
1.6 4.0 |
|
固有流量特性 |
快開 |
|
工作溫度℃ |
≤300 |
|
適合介質 |
氣體、蒸汽、低粘度液體 |
|
法蘭尺寸、型式 |
PN10、16、GB9113-88凸式PN40凹式
或根據用戶要求選配其它標準型式的法蘭（如：ANSI、JIS、DIN等標準） |
|
結構長度 |
按GB12221-89標準 |
|
溫度設定范圍℃ |
0～70 50～120 100～170 150～220 |
|
溫度傳遞系數(mm/℃) |
0.8 |
|
時間反應常s |
120 |
|
超溫保護℃ |
設定溫度范圍上限值+50 |
|
溫包材質 |
黃銅 | |
| 【 外形尺寸與重量 】 |
|
公稱通徑（DN） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
|
法蘭距離 L |
|
|
|
|
|
|
|
|
|
|
|
總高度 H |
|
|
|
|
|
|
|
|
|
溫包插入深度 T |
430 |
630 |
|
溫包外露高度 h |
350 |
|
溫包接頭 |
G1 , G1 1/4 |
|
毛細管長度m |
3,5,8,15(可根據用戶要求提供) |
|
溫包直徑 D |
25(護套直徑φ28) |
|
重量（Kg） |
8 |
10 |
13 |
15 |
18 |
30 |
35 |
60 |
75 |
85 | |

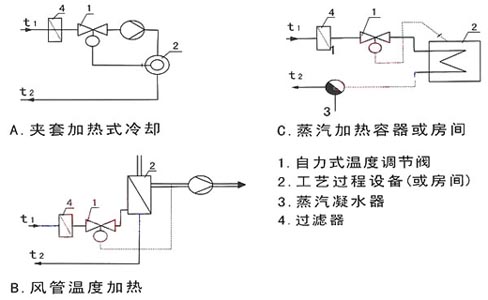

| 【 V230W溫度調節閥各種場合的加熱或冷卻應用實例 】 |
|
|
|

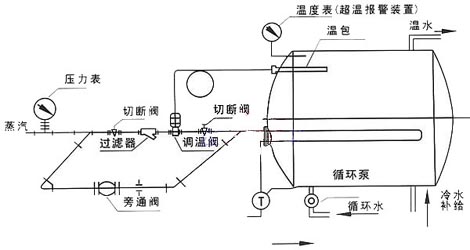

【 V230W溫度調節閥現場安裝圖 】 |
|
|
|
