| 【 結構特點和用處 】 |

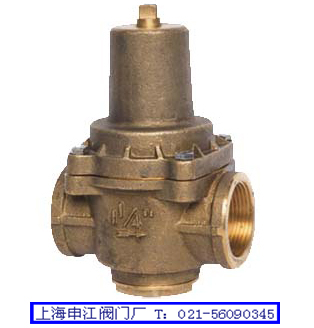

| Yz11X型直接作用薄膜式支管減壓閥主要由膜片、磴形閥瓣、調節彈簧等零件組成。利用膜片傳感下游壓力變化驅動閥瓣，改變和控制閥門開度實現減壓穩壓功能。由調定調節彈簧壓力設定出口壓力值。本產品適當加大了膜片面積，提高了靈敏度。減壓穩壓平穩、靈敏。適用于高層建筑公寓樓和住宅區的支線管路以及公寓、住宅的入戶支管使用。 | |
|
| |
| 【 主要技術參數和性能指標 】 |
|
公稱壓力(Mpa) |
1.0 |
1.6 |
|
殼體試驗壓力(Mpa)* |
1.5 |
2.4 |
|
密封試驗壓力(Mpa) |
1.0 |
1.6 |
|
最高進口壓力(Mpa) |
1.0 |
1.6 |
|
出口壓力范圍(Mpa) |
0.05-0.55 |
0.05-0.8 |
|
壓力特性偏差(Mpa)△P2P |
GB12244-1989 |
|
流量特性偏差(Mpa)△P2G |
GB12244-1989 |
|
滲漏量 |
0 |
|
工作溫度 |
0℃-80℃ |
|
*：殼體試驗不包括膜片、閥蓋。 | |
| 【 主要連接尺寸 】 單位：mm |
|
DN |
G |
L |
H |
H |
|
P2*≤0.55MPa |
P2*≤0.8MPa |
|
15(1/2") |
G1/2" |
65 |
75 |
90 |
35 |
|
20(3/4") |
G3-4" |
75 |
85 |
100 |
35 |
|
25(1") |
G1" |
90 |
3 |
115 |
46 |
|
32(1-1/4") |
G1-1/4" |
105 |
130 |
150 |
55 |
|
40(1-1/2") |
G1-1/2" |
120 |
155 |
175 |
65 |
|
50(2") |
G2" |
140 |
175 |
195 |
75 |
|
*：P2表示出口壓力 | |
| 【 主要零部件材料 】 |
|
零件名稱 |
Yz11X型支管減壓閥零件選用材料 |
|
閥體 |
銅合金 |
|
閥瓣 |
銅合金 |
|
閥蓋 |
銅合金 |
|
密封圈 |
丁腈橡膠 |
|
O型圈 |
丁腈橡膠 |
|
調節螺栓
|
2Cr13 |
|
調節彈簧 |
60Si2Mn |
|
膜片 |
夾織物丁腈橡膠 | |
| 【 流量系數(Cv) 】 |
|
DN |
15(1/2") |
20(3/4") |
25(1") |
32(1-1/4") |
40(1-1/2") |
50(2") |
|
Cv |
1 |
2 |
3 |
5 |
8 |
14 | |
| 【 訂貨須知 】 |
|
① 產品名稱與型號②Yt11H型口徑③ YtYz11X支管型是否帶附件,以便正確選型.熱線電話：021-56090345,若已選定的Yz11X型型號，請按型號直接向我廠銷售部訂購。感謝您訪問Yz11X減壓閥專欄。 |
