| 【 產品簡介 】 |

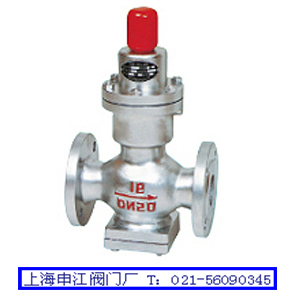

| Y44H/Y型直接作用式波紋管減壓閥調壓、穩壓動作靈敏平衡，適用于氣體和液體介質的管路使用。主要由波紋管、調節彈簧、閥座、閥瓣等零件組成，利用波紋管傳感閥門下游壓力驅動閥瓣，改變和控制閥門開度實現減壓穩壓功能。通過調節調節螺栓設定出口壓力。 | |
|
| |
| 【 主要連接尺寸 】 ( PN0.6-1.6MPa ) |
|
公稱通徑DN |
外形尺寸 |
|
L |
H |
H1 |
PN0.6MPa |
PN1.0MPa |
PN1.60MPa |
|
|
|
D |
K |
n-ф |
d |
C |
D |
K |
n-ф |
d |
C |
D |
K |
n-ф |
d |
C |
|
15 |
140 |
140 |
290 |
90 |
80 |
55 |
4-12 |
40 |
12 |
95 |
65 |
4-14 |
45 |
12 |
95 |
65 |
4-14 |
45 |
14 |
|
20 |
140 |
140 |
295 |
98 |
90 |
65 |
4-12 |
50 |
12 |
105 |
75 |
4-14 |
55 |
14 |
105 |
75 |
4-14 |
55 |
14 |
|
25 |
160 |
160 |
295 |
110 |
100 |
75 |
4-12 |
60 |
14 |
115 |
85 |
4-14 |
65 |
14 |
115 |
85 |
4-14 |
65 |
14 |
|
32 |
180 |
180 |
295 |
110 |
120 |
90 |
4-14 |
70 |
14 |
135 |
100 |
4-18 |
78 |
16 |
135 |
100 |
4-18 |
78 |
16 |
|
40 |
200 |
200 |
325 |
125 |
130 |
100 |
4-14 |
80 |
14 |
145 |
110 |
4-18 |
85 |
16 |
145 |
110 |
4-18 |
85 |
16 |
|
50 |
230 |
230 |
325 |
125 |
140 |
110 |
4-14 |
90 |
14 |
160 |
125 |
4-18 |
100 |
16 |
160 |
125 |
4-18 |
100 |
16 |
|
65 |
280 |
325 |
130 |
160 |
130 |
4-14 |
110 |
14 |
180 |
145 |
4-18 |
120 |
18 |
180 |
145 |
4-18 |
120 |
18 |
|
80 |
310 |
380 |
160 |
185 |
150 |
4-18 |
125 |
16 |
195 |
160 |
4-18 |
135 |
18 |
195 |
160 |
8-18 |
135 |
20 |
|
100 |
350 |
380 |
170 |
205 |
170 |
4-18 |
145 |
16 |
215 |
180 |
8-18 |
155 |
20 |
215 |
180 |
8-18 |
155 |
20 | |
| ◆ 連接形式： ☆ 法蘭式：RF FF ☆ 執行標準：JB79 GB9113 ANSI B16.5 |
| 【 流量系數(Cv) 】 |
|
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
Cv |
1 |
2.5 |
4 |
6.5 |
9 |
16 |
25 |
36 |
64 | |
|
【 主要零部件材料 】 |
|
零件名稱 |
Y44H/Y型直接作用式波紋管減壓閥零件選用材料 |
|
閥體 閥蓋 |
WCB |
|
底蓋 |
WCB |
|
閥座 閥瓣 |
2Cr13 |
|
導向座 |
2Cr13 |
|
波紋管下墊 |
2Cr13 |
|
波紋管上墊 |
2Cr13 |
|
波紋管 |
1Cr18Ni9Ti |
|
調節彈簧 |
60Si2Mn |
|
主閥彈簧 |
50CrVA | |
|
【 主要技術參數 】 |
|
Y44H/Y型波紋管減壓閥公稱壓力(Mpa) |
0.6 |
1.0 |
1.6 |
|
殼體試驗壓力(Mpa)* |
0.9 |
1.5 |
2.4 |
|
密封試驗壓力(Mpa) |
0.6 |
1.0 |
1.6 |
|
最高進口壓力(Mpa) |
0.6 |
1.0 |
1.6 |
|
出口壓力范圍(Mpa) |
0.05-0.4 |
0.1-0.8 |
0.1-1.0 |
|
壓力特性偏差(Mpa)△P2P |
GB12244-1989 |
|
流量特性偏差(Mpa)△P2G |
GB12244-1989 |
|
最小壓差(Mpa) |
0.1 |
0.15 |
0.15 |
|
滲漏量 |
GB12245-1989 |
|
*：殼體試驗不包括波紋管，殼體耐壓試驗時，必須取下波紋管組件后進行。 | |
| 【 訂貨須知 】 |
|
① Y44H/Y型公稱通徑②產品名稱與型號、公稱壓力、額定流量系數Cv、進口壓力、調節范圍、工作介質和介質溫度③ Y44H/Y型是否帶附件,以便正確選型.熱線電話：021-56090345,若已選定的Y44H/Y型號，請按型號直接向我廠銷售部訂購。感謝您訪問Y44H/Y減壓閥專欄。 |
