| 【 結構特點和用處 】 |

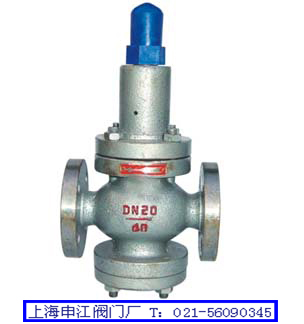

| Y42X型直接作用彈簧薄膜式減壓閥主要由調節彈簧、膜片、活塞、閥座、閥瓣等零件組成。利用膜片直接傳感下游壓力驅動閥瓣，控制閥瓣開度完成減壓穩壓功能。本產品在城市建筑、高層建筑的冷熱供水系統中，可取代常規分區水管，節省設備。也可在通常的冷熱水管網中，起減壓穩壓作用。本產品調壓、穩壓動作平穩，適用于水和非腐蝕性液體介質的管路。 | |
|
| |
| 【 主要零部件材料 】 |
|
Y42X型彈簧式減壓閥零件名稱 |
零件選用材料 |
|
閥體 閥蓋 底蓋 |
WCB |
|
閥座 |
2Cr13 |
|
閥瓣 |
2Cr13 |
|
閥桿 |
2Cr13 |
|
活塞 |
2Cr13 |
|
缸套 |
2Cr13/25(鍍硬鉻) |
|
密封圈 |
丁腈橡膠 |
|
O型圈 |
丁腈橡膠 |
|
調節彈簧 |
60Si2Mn |
|
膜片 |
夾織物丁腈橡膠 | |
| 【 流量系數(Cv) 】 |
|
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
|
Cv |
2 |
3.5 |
4 |
4.5 |
14 |
14.5 |
15 |
60 |
64 |
120 |
140 |
230 |
350 |
520 |
690 |
950 |
1400 | |
| 【 主要連接尺寸 】 ( PN1.0-2.5 ) |
|
Y42X型減壓閥公稱通徑DN |
外形尺寸 |
|
L |
H |
Hl |
|
15 |
160 |
225 |
90 |
|
20 |
160 |
265 |
98 |
|
25 |
180 |
265 |
110 |
|
32 |
200 |
265 |
110 |
|
40 |
220 |
320 |
125 |
|
50 |
250 |
320 |
125 |
|
65 |
280 |
325 |
130 |
|
80 |
310 |
385 |
160 |
|
100 |
350 |
385 |
170 |
|
125 |
400 |
430 |
200 |
|
150 |
450 |
430 |
210 |
|
200 |
500 |
560 |
240 |
|
250 |
650 |
690 |
290 |
|
300 |
800 |
800 |
335 |
|
350 |
850 |
880 |
375 |
|
400 |
900 |
980 |
405 |
|
450 |
900 |
1100 |
455 |
|
500 |
950 |
1130 |
465 | |
| ◆ 連接形式： ☆ 法蘭式：RF FF ☆ 執行標準：JB79 GB9113 ANSI B16.5 |
| 【 主要技術參數和性能指標 】 |
|
Y42X型直接作用減壓閥公稱壓力(Mpa) |
1.0 |
1.6 |
2.5 |
|
殼體試驗壓力(Mpa)* |
1.5 |
2.4 |
3.75 |
|
密封試驗壓力(Mpa) |
1.0 |
1.6 |
2.5 |
|
最高進口壓力(Mpa) |
1.0 |
1.6 |
2.5 |
|
出口壓力范圍(Mpa) |
0.2-0.8 |
0.2-1.0 |
0.4-1.6 |
|
流量特性偏差(Mpa)P2G |
GB12244-1989 |
|
壓力特性偏差(Mpa)△P2P |
GB12244-1989 |
|
工作溫度 |
0℃-80℃ |
|
滲漏量 |
0 |
|
*：殼體試驗不包括膜片、閥蓋 | |
| 【 安裝示意 】 |
|
|
/imgs/jianyafa60002.gif) |
|
| 【 訂貨須知 】 |
|
① 產品名稱與型號、公稱壓力、額定流量系數Cv、進口壓力、調節范圍、工作介質和介質溫度②Y42X型公稱通徑③ Y42X型連接法蘭標準,是否帶附件,以便正確選型.熱線電話：021-56090345,若已選定的Y42X型號，請按型號直接向我廠銷售部訂購。感謝您訪問Y42X減壓閥專欄。 |
