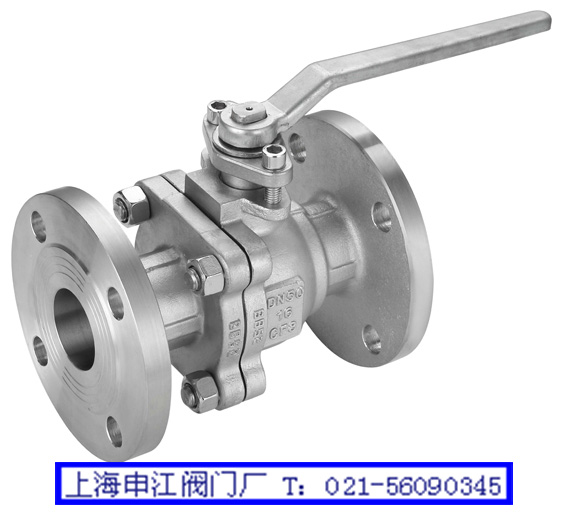

法蘭浮動球閥
◆ 產品型號: Q41F
【 產品特點 】

    Q41F型法蘭浮動球閥適用介質:水、氣、油品、天然氣和酸堿腐蝕性介質。適用溫度:-196~350℃。驅動方式:手動、氣動、電動、液動等。公稱通徑:DN15~250mm 1/2"~10"。

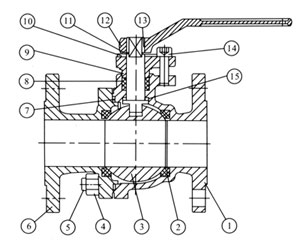

【 結構圖 】
【 試驗壓力 】

壓力等級
試驗壓力(Mpa)
公稱壓力(PN)
磅級
殼體試驗
密封試驗
1.0
-
1.5
1.1
1.6
-
2.5
1.76
2.5
-
3.8
2.75
4.0
-
6.0
4.4
6.4
-
9.6
7.04
-
150
3.0
2.2
-
300
7.6
5.6
-
600
15.0
11.0
-
10K
2.4
1.5
-
20K
5.8
4.0
【 Q41F法蘭浮動球閥技術規范 】
設計依據
GB系列
API系列
設計標準
GB/T12237
API6D
ANSI B16.34
法蘭連接結構長度
GB/T12221
API6D
ANSI B16.10
結構長度(焊接)
GB/T15188.1
API6D
ANSI B16.10
連接法蘭
GB/T9113
JB/T79
Hg20592
ANSI B16.5 B16.47
對焊端
GB/T12224
ANSI B16.25
試驗和檢驗
GB/T9092
API6D
API598
【 Q41F法蘭浮動球閥主要零件及材質 】
序號
No.
零件名稱
材質
GB
ASTM
1
閥體
WCB
A216-WCB
2
密封圈
PTFE
PTFE
3
球體
1Cr18Ni9Ti
SS304
4
螺母
35
A194-2H
5
螺柱
35CrMoA
A193-B7
6
右體
WCB
A216-WCB
7
墊片
柔性石墨+不銹鋼
B12.10-304/F.G
8
填料
PTFE
PTFE
9
填料壓蓋
WCB
A216-WCB
10
定位片
25
A105
11
擋圈
65Mn
AISI 1066
12
手柄
Kt33
A47-667 Gr.32510
13
閥桿
1Cr33
A276-410
14
螺釘
35
A193-B7
15
止推墊片
PTFE
PTFE
◆ 本頁關鍵字:法蘭浮動球閥

【 訂貨須知 】

    ① 產品名稱與型號②產品口徑③ Q41F型是否帶附件,以便正確選型。熱線電話:021-56090345,若已由設計單位選定的Q41F型型號,請按型號直接向我廠銷售部訂購。感謝您訪問Q41F球閥專欄。
