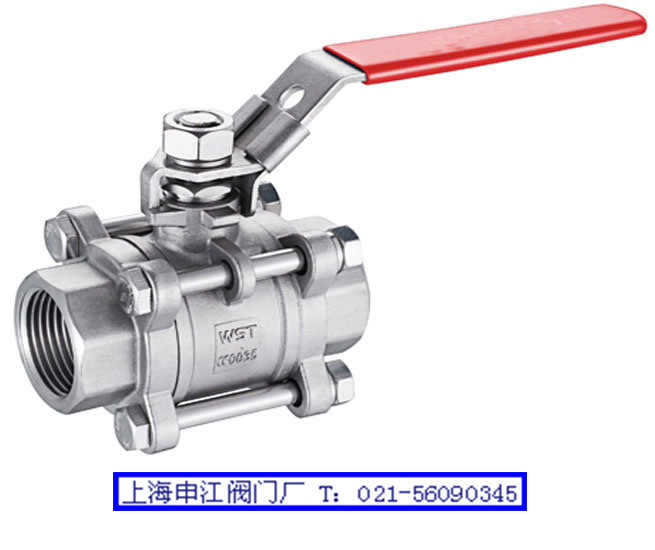

片式球閥
◆ 產品型號: Q11F
【 產品用途 】

    Q11F型片式球閥屬于手動類球閥。球閥是用帶有圓形通道的球體作啟閉件,球體隨閥桿轉動實現啟閉動作的閥門。球閥的啟閉件是一個有孔的球體,繞垂直于通道的軸線旋轉,從而達到啟閉通道的目的。球閥主要用于截斷或接通管道和設備介質,也可用于流體的調節與控制,球閥流體阻力小,結構簡單,體積小,重量輕,緊密可靠,操作維修方便,不會(huì )引起閥門密封面的侵蝕,適用范圍廣。

【 結構圖 】
【 Q11F片式球閥產品特征 】


公稱壓力

適用穩定范圍
適用介質
螺紋類型
1.6-6.4MPa
-20~232℃~350℃
水、油、氣及某些腐蝕性液體(W。O。G)
G。NPT。BSPT。BSP。DI259/2999
【 Q11F片式球閥主要連接尺寸及重量 】
SIZE
1/4"
3/8"
1/2"
3/4"
1"
1-1/4"
1-1/2"
2"
2-1/2"
3"
4"
D
11.6
12.7
15
20
25
32
38
50
65
80
100
L
68
68
72
82
90
112
120
145
185
210
268
H
100
100
130
130
165
165
190
190
250
250
280
E
100
100
130
130
165
165
190
190
250
250
280
【 Q11F片式球閥主要零件材料 】
零件名稱
材質
閥體
不銹鋼CF8M
碳鋼
密封圈
聚四氟乙烯PTFE
碳鋼WCB
閥蓋
不銹鋼CF8M
聚四氟乙烯PTFE
球體
不銹鋼SS316
不銹鋼SS316
閥桿
不銹鋼SS316
不銹鋼CF8M
螺母
不銹鋼SS304
FCD45
墊圈
不銹鋼SS304
FCD45
手柄套
塑料
塑料
手柄
不銹鋼SS304
不銹鋼SS304
閥桿螺母
不銹鋼SS304
B7
填料壓蓋螺母
不銹鋼SS304
FCD45
填料
聚四氟乙烯PTFE
聚四氟乙烯PTFE
止推墊圈
聚四氟乙烯PTFE
聚四氟乙烯PTFE
螺栓
不銹鋼SS304
B8
【訂貨須知】

1.產品型號與名稱 2.公稱通徑DN及額定流量系數KV 3.公稱壓力和壓差 4.流量特性 5.閥體和閥內組件材料 6.適用溫度
