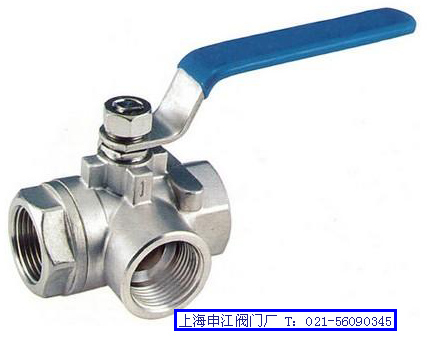

Q15F型三通不銹鋼球閥屬于手動類球閥。三通球閥可分為L(cháng)形和T形，L形（Q44F）三通球閥用于介質流向的切換，能使相互垂直的兩個通道連接；T形（Q45F）三通球閥用于介質分流、合流及流向切換。T形三通可以使三個通道相互連通或使其中的兩個通道連通。三通球閥一般采用兩閥座結構，亦可根據用戶要求采用四閥座結構。 |
|
| |
| 【 主要連接尺寸及重量 】 單位：mm |
|
SIZE |
d |
L |
H |
D1 |
B |
F |
G |
W1 |
W2 |
h |
|
1/2" |
12.7 |
75 |
59 |
126 |
71.0 |
33.5 |
37.5 |
22.4 |
35.0 |
10-20UNC |
|
3/4" |
16.0 |
85 |
64 |
126 |
81.5 |
39.0 |
42.5 |
22.4 |
35.0 |
10-20UNC |
|
1" |
20.0 |
100 |
80 |
145 |
102.0 |
50.5 |
51.5 |
22.4 |
35.0 |
10-20UNC |
|
1-1/4" |
25.0 |
115 |
90 |
145 |
108.5 |
51.0 |
57.5 |
22.4 |
35.0 |
10-20UNC |
|
1-1/2" |
32.0 |
125 |
96 |
204 |
121.0 |
58.0 |
63.0 |
22.4 |
38.1 |
1/4-20UNC |
|
2" |
38.1 |
148 |
106 |
204 |
138.5 |
65.5 |
73.0 |
22.4 |
38.1 |
1/4-20UNC | |
| 【 產品特征 】
|
|
Q15F型三通不銹鋼球閥公稱壓力 |
2.5MPa |
|
適用穩定范圍 |
-20～232℃～350℃ |
|
適用介質 |
水、油、氣及某些腐蝕性液體（W。O。G） |
|
螺紋類型 |
G.NPT.BSPT.BSP.DIN259/2999 | |
| 【 主要零件材料 】 |
|
零件名稱 |
Q15F型螺紋三通不銹鋼球閥零件材質 |
|
閥體 |
不銹鋼CF8M/CF8 |
|
閥蓋 |
不銹鋼CF8M/CF8 |
|
球 |
不銹鋼CF8M/CF8 |
|
球墊 |
聚四氟乙烯PTEE |
|
閥桿 |
不銹鋼CF8M/CF8 |
|
填料 |
聚四氟乙烯PTEE |
|
中口 |
聚四氟乙烯PTEE |
|
大薄片 |
聚四氟乙烯PTEE |
|
壓緊螺母 |
不銹鋼CF8M/CF8 |
|
手柄 |
不銹鋼CF8M/CF8 |
|
流向指示牌 |
ALUMINUM |
|
華司 |
不銹鋼CF8 |
|
螺帽 |
不銹鋼CF8 |
|
鎖定裝置 |
不銹鋼CF8 |
|
皮套 |
塑料 |
|
盲蓋 |
不銹鋼CF8M/CF8 | |
| 【 訂貨須知 】 |
|
1.產品型號與名稱 2.公稱通徑DN及額定流量系數KV 3.公稱壓力和壓差 4.流量特性 5.閥體和閥內組件材料 6.適用溫度 7.是否帶附件 8.控制信號是4-20mA電流或1-5v電壓信號
|
