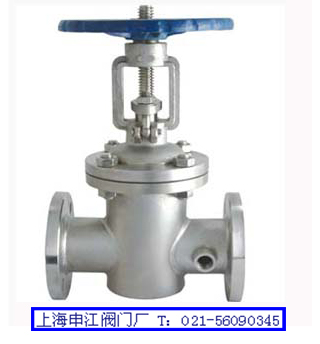

BZ41型保溫閘閥主要用于石油、化工、冶金、制藥等各類系統中，BZ41閘閥的夾套焊裝于閥門的兩法蘭之間，閥門的側面、底部設置有夾套的連接口，夾套中可自由地流過蒸汽或其它熱的保溫介質，確保粘稠介質可順暢地流過閥門。 |
| 【 應用規范 】 |
| ● 1、設計制造按GB12234-89 ● 2、結構長度按GB12221-89 ● 3 法蘭尺寸按JB/T79-94 ● 4、閥門檢查和試驗按GB13927 |
|
| |
| 【 主要連接尺寸及重量 】 |
| ◆ BZ41H/W型保溫閘閥主要連接尺寸及重量 ( 6.4MPa ) |
|
尺寸 |
DN |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
L |
mm |
200 |
250 |
280 |
310 |
350 |
400 |
450 |
550 |
650 |
750 |
|
H |
mm |
358 |
373 |
435 |
500 |
514 |
674 |
818 |
969 |
1145 |
1145 |
|
D |
mm |
240 |
240 |
280 |
300 |
320 |
360 |
400 |
450 |
560 |
640 | |
| ◆ BZ41H/W型保溫閘閥主要連接尺寸及重量 ( 2.5MPa ) |
|
尺寸 |
DN |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
L |
mm |
200 |
250 |
265 |
280 |
300 |
325 |
350 |
400 |
450 |
500 |
|
H |
mm |
358 |
373 |
435 |
500 |
614 |
674 |
818 |
969 |
1145 |
1145 |
|
D |
mm |
240 |
240 |
280 |
300 |
320 |
360 |
400 |
450 |
560 |
640 | |
| ◆ BZ41H/W型保溫閘閥主要連接尺寸及重量 ( 1.6MPa ) |
|
尺寸 |
DN |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
L |
mm |
200 |
250 |
265 |
280 |
300 |
325 |
350 |
400 |
450 |
500 |
|
H |
mm |
310 |
358 |
373 |
435 |
500 |
614 |
674 |
818 |
969 |
1145 |
|
D |
mm |
200 |
240 |
240 |
280 |
300 |
320 |
360 |
400 |
450 |
560 | |
| 【 主要零件材料 】 |
|
零件名稱 |
ZG1Cr18Ni19Ti系列 |
ZG00Cr18Ni10系列 |
ZG1Cr18Ni12MO2Ti系列 |
ZG00Cr17Ni14MO2系列 |
WCB系列 |
|
閥體/閥蓋 |
ZG1Cr189Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12MO2Ti |
ZG00Cr17Ni14MO2 |
WCB |
|
閘板 |
ZG1Cr189Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12MO2Ti |
ZG00Cr17Ni14MO2 |
1Cr13 |
|
閥桿 |
1Cr189Ti |
00Cr18Ni10 |
1Cr18Ni12MO2Ti |
00Cr17Ni14MO2 |
1Cr13 |
|
填料 |
PTFE編織 |
PTFE編織 |
PTFE編織 |
PTFE編織 |
石墨 |
|
墊片 |
304+-PTFE |
304L+PTFE |
316+PTFE |
316+PTFE |
石墨+304 |
|
壓蓋 |
ZG1Cr189Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12MO2Ti |
ZG00Cr17Ni14MO2 |
WCB |
|
填料壓環 |
1Cr189Ti |
00Cr18Ni10 |
1Cr18Ni12MO2Ti |
00Cr17Ni14MO2 |
1Cr13 |
|
螺栓 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
35CrMoA |
|
螺母 |
1Cr189Ti |
1Cr189Ti |
1Cr189Ti |
1Cr189Ti |
45 | |
| ◆ 本頁關鍵字：保溫閘閥 |
| 【 訂貨須知 】 |
|
① 產品名稱與型號②產品口徑③ BZ41H/W型是否帶附件，以便正確選型。熱線電話：021-56090345，若已由設計單位選定的BZ41H/W型型號，請按型號直接向我廠銷售部訂購。感謝您訪問BZ41H/W閘閥。 |
