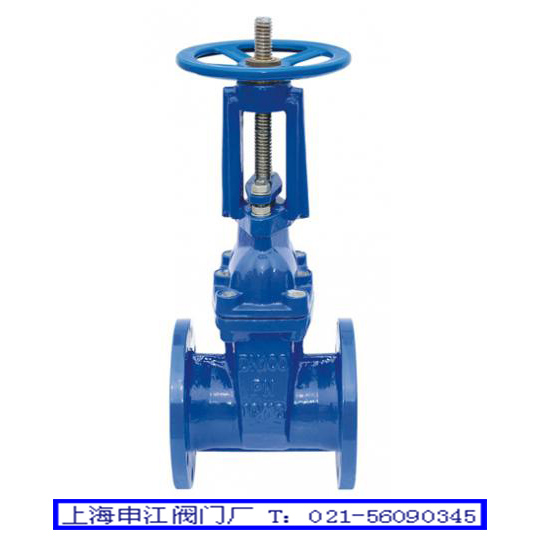

Z41X/RRHX型明桿彈性座封閘閥可以較直觀顯示閥門開度，啟閉迅速可靠，故常應用消防及工業系統.一般安裝于距地面較高位置。 |
| 【 主要技術參數 】 |
| ● 公稱壓力：1.0～2.5MPa ● 工作溫度：0～80℃ ● 法蘭標準：GB/T 17241.6 GB9113 ● 公稱通經：50～400mm ● 適用介質：水、油、氣等 ● 試驗標準：GB13927 AP1598 |
|
| |
| 【 主要外形連接尺寸 】 |
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
L |
178 |
190 |
203 |
229 |
254 |
267 |
292 |
330 |
356 |
381 |
406 |
|
H |
322 |
332 |
350 |
420 |
581 |
581 |
736 |
882 |
1009 |
1300 |
1380 |
|
H1 |
374 |
398 |
429 |
524 |
721 |
736 |
942 |
1031 |
1117 |
1655 |
1805 | |
| 【 主要零部件材料 】 |
|
名 稱 |
材 質 |
|
閥 體 |
灰 鑄 鐵、球 墨 鑄 鐵、鑄 鋼 |
|
閘 板 |
球 墨 鑄 鐵 +三 元 乙 丙 或 丁 腈 橡 膠 |
|
中 口 墊 |
丁 腈 橡 膠 、 三 元 乙 丙 |
|
密 封 圈 |
丁 腈 橡 膠 |
|
支 架 |
灰 鑄 鐵、球 墨 鑄 鐵、鑄 鋼 |
|
閥 桿 |
不 銹 鋼 |
|
螺 栓 |
不 銹 鋼 |
|
壓 蓋 |
球 墨 鑄 鐵、鑄 鋼 |
|
閥 桿 螺 母 |
銅 合 金 |
|
手 輪 （傳 動 帽） |
可 鍛 鑄 鐵 | |
| |
| 【 訂貨須知 】 |
|
① 產品名稱與型號②產品口徑③ Z44X/RRHX明桿型是否帶附件，以便正確選型。熱線電話：021-56090345，若已由設計單位選定的Z44X/RRHX型型號，請按型號直接向我廠銷售部訂購。感謝您訪問Z44X/RRHX閘閥專欄。 |
