當前位置：首頁 > 產品中心 > 閘閥 > Z45X暗桿彈性座封閘閥

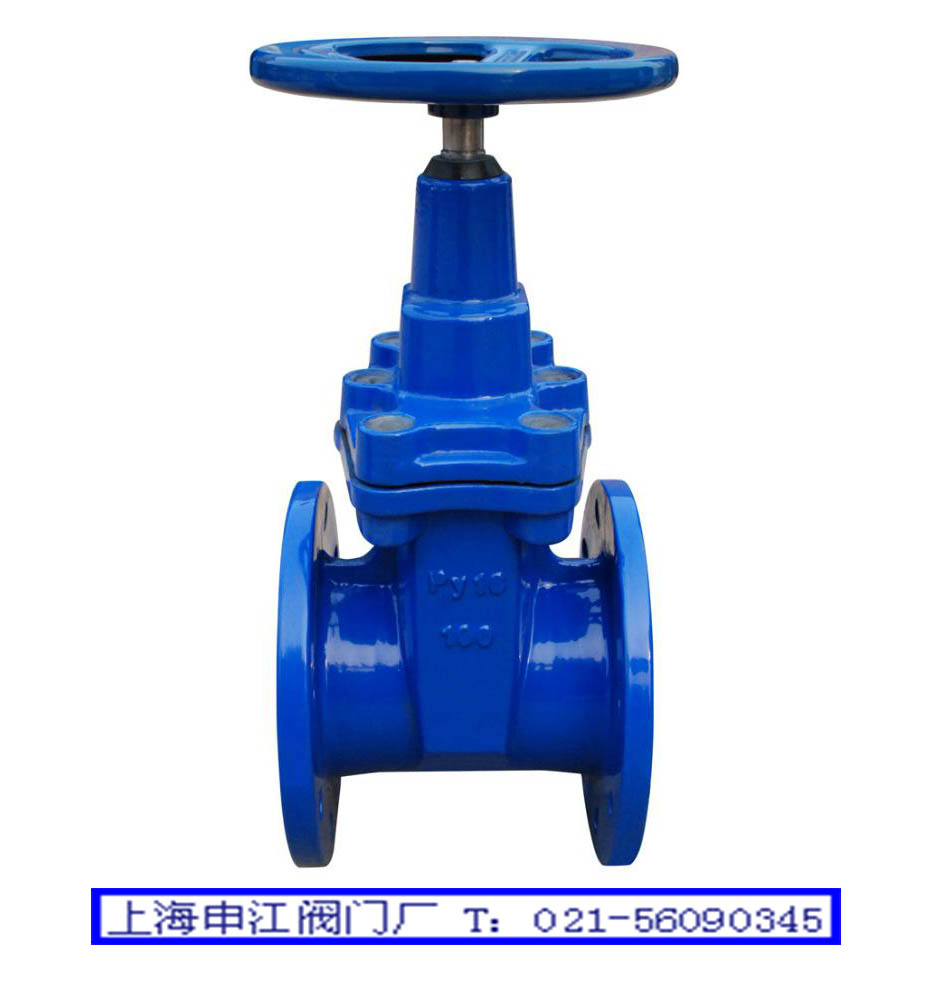

暗桿彈性座封閘閥

◆ 產品型號： Z45X/RVHX

【產品概述】

Z45X/RVHX型暗桿彈性座封閘閥利用閥門整體包膠產生變形補償作用達到良好的密封效果，克服了一般閘閥密封不良、漏水和生銹的現象，更有效的節約安裝空間。暗桿彈性座封閘閥可廣泛用于治金、船舶、電力、輕紡、醫藥、食品、化工、石油、建筑、自來水、污水、能源系統等流體管線上作為調節和截流裝置使用。

【主要技術參數】

● 試驗標準：GB13927 AP1598 ● 適用介質：水、油、氣等 ● 公稱通經：50～600mm　● 公稱壓力：1.0～2.5MPa ● 工作溫度：0～80℃　● 法蘭標準：GB/T 17241.6 GB9113

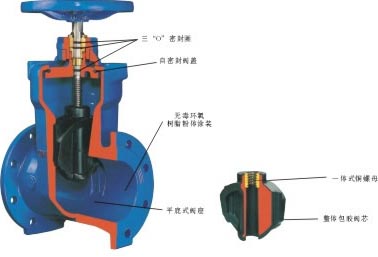

【結構圖】

【主要外形連接尺寸】

DN	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	178	190	203	229	254	267	292	330	356	381	406	432	457	508
H	313	332	372	424	497	562	680	837	948	1010	1220	1280	1480	1665
H1	355	375	415	476	540	600	720	875	990	1050	1245	1310	1560	1750

【主要零部件材料】

名稱	材料
閥體	灰鑄鐵、球墨鑄鐵、鑄鋼
閘板	球墨鑄鐵外覆三元乙丙或丁腈橡膠
密封圈	丁腈橡膠
內六角螺栓	碳化處理
閥桿	不銹鋼
閥蓋	灰鑄鐵、球墨鑄鐵、鑄鋼
“O” 形密封圈	丁腈橡膠
止推軸承	錫青銅
螺栓	不銹鋼
壓蓋	球墨鑄鐵、鑄鋼
防塵罩	丁腈橡膠
手輪（傳動 帽）	鑄鐵

【訂貨須知】

① 產品名稱與型號②產品口徑③ Z45X/RVHX暗桿型是否帶附件，以便正確選型。熱線電話：021-56090345，若已由設計單位選定的型號，請按Z45X/RVHX暗桿型型號直接向我廠銷售部訂購。當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。感謝您訪問Z45X/RVHX閘閥專欄，如有任何疑問.您可以致電給我們,我們一定會(huì )盡心盡力為您提供優質的服務。
