CC型手動超高真空插板閥是以手柄帶動閥板作上下運動使閥板開啟或關閉。閥門用于接通或切斷真空管路中的氣流。適用介質為純凈空氣和非腐蝕性氣體。
|
|
| |
| 【 主要零部件材料 】 |
|
閥體 |
閥桿 |
密封件 |
|
不銹鋼 |
不銹鋼 |
丁腈橡膠、波紋管(軸封)、氟橡膠
| |
| 【 原理 】 |
|
GC系列手動超高真空插板閥是以螺桿傳動推動鋼球架運動，撐開閥板關閉，靠彈簧力收攏閥板打開后，再退出的真空閥門。 |

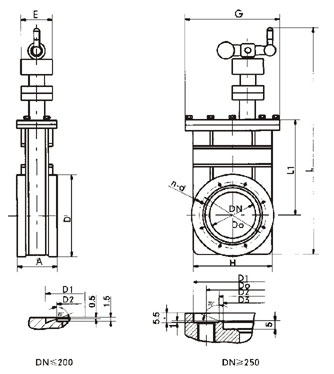

| 【 主要外形連接尺寸 】 單位：mm |
|
型號 |
DN |
A |
H |
D |
Do |
D1 |
D2 |
D3 |
L |
L1 |
G |
E |
n-d |
法蘭標準 |
|
CC-50 |
50 |
60 |
92 |
89 |
72.4 |
61.6 |
55.6 |
|
515 |
153 |
220 |
124 |
8-M8 |
GB6071 |
|
CC-63 |
63 |
65 |
105 |
114 |
92.1 |
82.6 |
76.6 |
|
566 |
180 |
220 |
124 |
8-M8 |
|
CC-80 |
80 |
65 |
130 |
130 |
110 |
99 |
93 |
|
603 |
200 |
220 |
124 |
16-M8 |
|
CC-100 |
100 |
70 |
152 |
152 |
130.2 |
120.7 |
114.7 |
|
653 |
267 |
220 |
124 |
16-M8 |
|
CC-150 |
150 |
70 |
202 |
202 |
181 |
171.5 |
165.5 |
|
771 |
350 |
270 |
150 |
20-M8 |
|
CC-200 |
200 |
80 |
251 |
253 |
231.8 |
222.3 |
216.6 |
|
889 |
424 |
270 |
150 |
24-M8 |
|
CC-250 |
250 |
85 |
300 |
314 |
288 |
308 |
275 |
271 |
1127 |
550 |
298 |
200 |
24-M10 |
JB5278 |
|
CC-300 |
300 |
85 |
352 |
365 |
338 |
353 |
323 |
318 |
1197 |
613 |
298 |
200 |
32-M10 |
|
|
CC-320 |
320 |
85 |
372 |
385 |
357 |
379 |
344 |
340 |
1197 |
613 |
298 |
200 |
36-M10 |
JB5278 | |
| 【 特點 】 |
1、結構緊湊、體積小、通導能力大；2、GC系列手動超高真空插板閥閥體成型采用新工藝，強度高，變形小； 鋼球架小車裝有調節螺桿，速度快慢不會(huì )憋死。3、能通過氣體、液體、固體、下料和取樣等；
|
| 【 主要技術性能 】 |
|
適用范圍 |
105～1.3×10-7Pa |
|
閥門漏率 |
≤1.3×10-7Pa.L/S. |
|
適用溫度 |
-30～+150℃ |
|
閥門開啟時閥板兩側的壓差 |
≤2.7×103Pa. | |
| ◆ 本頁關鍵字：超高真空插板閥 |
|
【 訂貨須知 】 |
| ① 產品名稱與型號②產品口徑③ CC系列是否帶附件，以便正確選型。熱線電話：021-56090345，若已由設計單位選定的CC系列型號，請按型號直接向我廠銷售部訂購。感謝您訪問CC系列真空閥專欄。 |
