DDC-JQ型電磁真空帶充氣閥是機械真空泵安全閥，安裝于機械真空泵的進氣口，并與泵同步開啟和關閉。當泵停止工作或電源突然中斷時，閥門自動關閉。使真空系統保持真空并將大氣充入泵腔內，從而避免泵油逆向流動而污染真空系統。適用介質為純凈空氣和非腐蝕性氣體。
|
|
| |
| 【 主要零部件材料 】 |
|
閥體 |
閥桿 |
閥蓋 |
密封件 |
|
碳鋼、鋁合金 |
碳鋼、鋁合金 |
碳鋼、鋁合金 |
丁腈橡膠
| |
| 【 原理 】 |
|
當電磁閥關閉或突然斷電時，先導閥對上缸室充氣，靠大氣的壓力差自動關閉真空系統后對泵腔內充大氣。當通電時，先導閥切斷大氣，連通上氣缸，使真空泵對上氣缸抽氣，靠彈簧力推動活塞，使閥板打開，真空泵對真空系統正常抽氣，當閥板兩側無壓力差時此閥不能使用，同時閥板處于游動狀態。 |

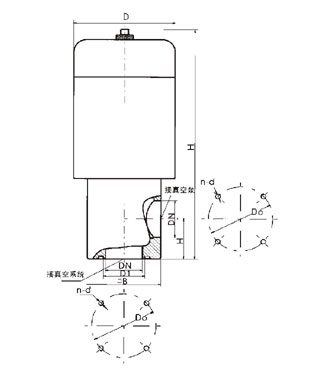

| 【 主要外形連接尺寸 】 單位：mm |
|
型號 |
DN |
h |
B |
H |
D |
Do |
D1 |
n-d |
機械泵匹配參考 |
|
DDC-JQ16 |
16 |
28 |
48 |
176 |
68 |
42 |
22 |
4-M5 |
2XZ-0.5～1 |
|
DDC-JQ25 |
25 |
35 |
58 |
199 |
82 |
55 |
29 |
4-M6 |
2XZ-2～4 |
|
DDC-JQ32 |
32 |
40 |
68 |
222 |
92 |
64 |
36 |
4-M6 |
2XZ-4 |
|
DDC-JQ40 |
40 |
44 |
80 |
253 |
110 |
70 |
44 |
4-M6 |
2XZ-8 |
|
DDC-JQ50 |
50 |
56 |
94 |
294 |
124 |
90 |
55 |
4-M8 |
2X-15 |
|
DDC-JQ65 |
65 |
65 |
115 |
320 |
135 |
105 |
70 |
4-M8 |
2X-30 |
|
DDC-JQ80 |
80 |
75 |
140 |
367 |
165 |
125 |
85 |
4-M8 |
2X-70 | |
| 【 特點 】 |
| 線圈電壓220V和泵接在同一電源上，泵的開、關直接控制閥門的開、關；DDC-JQ型電磁真空帶充氣閥還有空氣過濾器,結構緊湊、使用維護方便。 |
