CCQ型氣動超高真空插板閥是通過電磁換向閥改變氣路方向，控制執行氣缸驅動閥板作上下運動，達到閥門的開啟或關閉。閥門用于接通或切斷真空管路中的氣流。適用介質為純凈空氣和非腐蝕性氣體。帶反饋信號裝置。
|
|
| |
| 【 主要零部件材料 】 |
|
閥體 |
閥桿 |
閥蓋 |
密封件 |
|
不銹鋼
|
不銹鋼
|
不銹鋼
|
氟橡膠、波紋管(軸封)、丁腈橡膠 | |
| 【 原理 】 |
|
CCQ型氣動超高真空插板閥以壓縮空氣為動力，氣缸活塞桿推動鋼球架運動，撐開閥板關閉，靠彈簧力收攏閥板打開后，再退出的真空閥門。 |
| 【 主要技術性能 】 |
|
適用范圍 |
105～1.3×10-7Pa |
|
閥門漏率 |
≤1.3×10-7Pa.L/S.(DN≤200)
≤6.7×10-7Pa.L/S.(DN≥250) |
|
適用溫度 |
-30～+150℃ |
|
閥門開啟時閥板兩側的壓差 |
≤2.7×103Pa. |
|
氣源壓力 |
0.4～0.6MPa | |
| 【 特點 】 |
| ● 鋼球架小車裝有調節螺桿，速度快慢不會(huì )憋死；● CCQ型氣動超高真空插板閥閥體成型采用新工藝，強度高，變形小； 配用直線氣缸，裝有磁性開關，有指示燈顯示開關位置；● 結構緊湊、體積小、薄、輕； ● 能通過氣體、液體、固體、下料和取樣等； ● 通導能力大； |

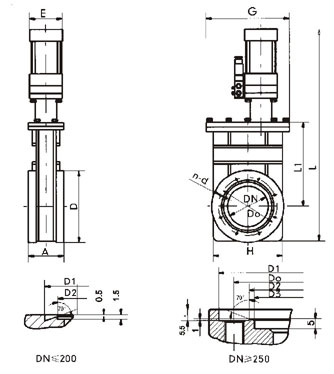

| 【 主要外形連接尺寸 】 單位：mm |
|
型號 |
DN |
A |
H |
D |
Do |
D1 |
D2 |
D3 |
L |
L1 |
G |
E |
n-d |
法蘭標準 |
|
CCQ-50 |
50 |
60 |
92 |
89 |
72.4 |
61.6 |
55.6 |
|
515 |
153 |
220 |
65 |
8-M8 |
GB6071 |
|
CCQ-63 |
63 |
65 |
105 |
114 |
92.1 |
82.6 |
76.6 |
|
566 |
180 |
220 |
80 |
8-M8 |
|
CCQ-80 |
80 |
65 |
130 |
130 |
110 |
99 |
93 |
|
603 |
200 |
220 |
80 |
16-M8 |
|
CCQ-100 |
100 |
70 |
152 |
152 |
130.2 |
120.7 |
114.7 |
|
653 |
267 |
220 |
95 |
16-M8 |
|
CCQ-150 |
150 |
70 |
202 |
202 |
181 |
171.5 |
165.5 |
|
771 |
350 |
270 |
95 |
20-M8 |
|
CCQ-200 |
200 |
80 |
251 |
253 |
231.8 |
222.3 |
216.6 |
|
889 |
424 |
270 |
115 |
24-M8 |
|
CCQ-250 |
250 |
85 |
300 |
314 |
288 |
308 |
275 |
271 |
1127 |
574 |
350 |
140 |
24-M10 |
JB5278 |
|
CCQ-300 |
300 |
85 |
352 |
365 |
338 |
353 |
323 |
318 |
1197 |
613 |
420 |
140 |
32-M10 |
|
|
CCQ-320 |
320 |
85 |
372 |
385 |
357 |
379 |
344 |
340 |
1197 |
613 |
440 |
140 |
36-M10 |
JB5278 |
|
CCQ-400 |
400 |
110 |
456 |
497 |
454 |
480 |
440 |
436 |
1666 |
810 |
536 |
180 |
36-M12 |
|
CCQ-500 |
500 |
135 |
595 |
590 |
555 |
580 |
540 |
536 |
1835 |
870 |
640 |
220 |
40-M12 |
|
CCQ-630 |
630 |
135 |
690 |
700 |
658 |
680 |
639 |
635 |
1930 |
960 |
780 |
280 |
40-M16 |
|
CCQ-800 |
800 |
150 |
880 |
890 |
855 |
880 |
835 |
831 |
2200 |
1100 |
950 |
350 |
60-M16 | |
| 【 訂貨須知 】 |
|
① 產品名稱與型號②產品口徑③ CCQ系列是否帶附件，以便正確選型。熱線電話：021-56090345，若已由設計單位選定的CCQ系列型號，請按型號直接向我廠銷售部訂購。感謝您訪問CCQ系列真空閥專欄。 |
