GUQ型氣動高真空球閥應用于真空、乳制品、酒業、生物工程、食品、制藥、飲料、化妝品及化工領域。可選配反饋信號裝置及電氣閥門定位器。是通過電磁換向閥改變氣路方向，控制執行氣缸來驅動球閥，達到接通或切斷真空(壓力)系統管道路中的介質流。
|
|
| |
| 【 主要零部件材料 】 |
|
閥體 |
閥桿 |
閥蓋 |
密封件 |
|
不銹鋼 |
不銹鋼 |
不銹鋼 |
PPL、氟橡膠、丁腈橡膠、四氟乙烯 | |
| 【 原理 】 |
|
GUQ型氣動高真空球閥采用氣動執行器驅動閥桿轉90o達到開關目的。 |
| 【 主要技術性能 】 |
|
閥門漏率 |
≤1.3×10-4Pa.L/S. |
|
適用溫度 |
-30～+150℃
-30～+150℃(PPL密封) |
|
氣源壓力 |
0.4～0.6MPa |
|
適用范圍 |
|
連接型式 |
使用壓力范圍(Pa) |
|
活套法蘭(GB6070) |
0.6×106～1.3×10-4 |
|
焊接法蘭(GB6070) |
1.6×106～1.3×10-4 |
|
快卸法蘭(GB4982) |
0.1×106～1.3×10-4 |
|
螺紋連接 |
1.6×106～1.3×10-4 | |
| 【 特點 】 |
| 1、結構緊湊，重量輕，外形簡潔、美觀；2、該GUQ型氣動高真空球閥既能適用高真空，又能適用一定的正壓力下使用；由于球閥全通導，又能達到超高真空要求，所以 也能適用于加速器真空系統。3、密封結構設計獨特，改變了球閥不能滿足高真空、超高真空的現狀；4、開關扭矩小，配置氣動執行器小，工作穩定、可靠； |

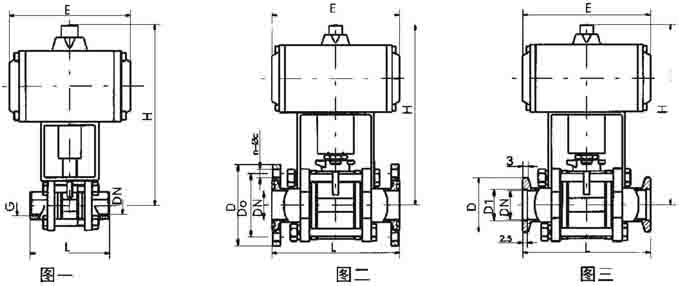

| 【 主要外形連接尺寸 】 單位：mm |
 |
| ◆ 快卸法蘭連接 ( GB4982 )( 圖三 ) |
|
型號 |
DN |
D1 |
D |
H |
E |
L |
|
GUQ-10(KF) |
10 |
12.2 |
30 |
153 |
104 |
84 |
|
GUQ-16(KF) |
16 |
17.2 |
30 |
155 |
104 |
84 |
|
GUQ-25(KF) |
25 |
26.2 |
40 |
163 |
140 |
114 |
|
GUQ-32(KF) |
32 |
34.2 |
55 |
180 |
140 |
140 |
|
GUQ-40(KF) |
40 |
41.2 |
55 |
186 |
140 |
160 |
|
GUQ-50(KF) |
50 |
52.2 |
75 |
233 |
164 |
170 | |
| ◆ 活套法蘭連接 ( GB6070 )( 圖二 ) |
|
型號 |
DN |
D |
Do |
H |
E |
L |
n-φc |
|
GUQ-10(F) |
10 |
55 |
40 |
153 |
105 |
84 |
4-φ6.6 |
|
GUQ-16(F) |
16 |
60 |
45 |
155 |
130 |
84 |
4-φ6.6 |
|
GUQ-25(F) |
25 |
70 |
55 |
163 |
165 |
114 |
4-φ6.6 |
|
GUQ-32(F) |
32 |
90 |
70 |
180 |
165 |
140 |
4-φ9 |
|
GUQ-40(F) |
40 |
100 |
80 |
186 |
190 |
160 |
4-φ9 |
|
GUQ-50(F) |
50 |
110 |
90 |
233 |
190 |
170 |
4-φ9 |
|
GUQ-63(F) |
63 |
130 |
110 |
272 |
250 |
195 |
4-φ9 |
|
GUQ-80(F) |
80 |
145 |
125 |
351 |
250 |
203 |
8-φ9 |
|
GUQ-100(F) |
100 |
165 |
145 |
370 |
280 |
280 |
8-φ9 | |
| ◆ 螺紋連接的外形及連接尺寸 ( 圖一 ) |
|
型號 |
DN |
G |
H |
E |
L |
|
GUQ-10(G) |
10 |
1/4" |
153 |
104 |
68 |
|
GUQ-16(G) |
16 |
1/2" |
155 |
104 |
72 |
|
GUQ-20(G) |
20 |
3/4" |
160 |
104 |
82 |
|
GUQ-25(G) |
25 |
1" |
163 |
140 |
90 |
|
GUQ-32(G) |
32 |
1-1/4" |
180 |
140 |
112 |
|
GUQ-40(G) |
40 |
1-1/2" |
186 |
140 |
120 |
|
GUQ-50(G) |
50 |
2" |
233 |
164 |
145 |
|
GUQ-63(G) |
63 |
2-1/2" |
272 |
164 |
185 |
|
GUQ-80(G) |
80 |
3" |
351 |
190 |
210 |
|
GUQ-100(G) |
100 |
4" |
370 |
190 |
268 | |
| ◆ 本頁關鍵字：氣動高真空球閥 |
|
【 訂貨須知 】 |
| ① 產品名稱與型號②產品口徑③ GUQ系列是否帶附件，以便正確選型。熱線電話：021-56090345，若已由設計單位選定的GUQ系列型號，請按型號直接向我廠銷售部訂購。感謝您訪問GUQ系列真空閥專欄。 |
