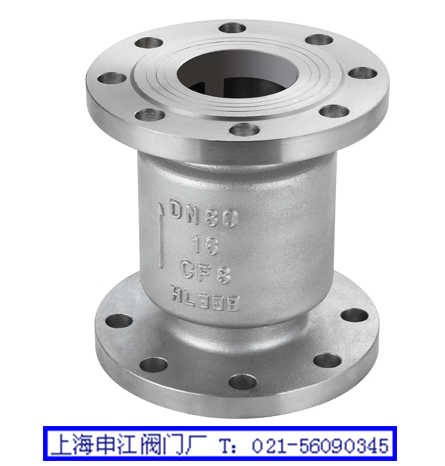

立式止回閥

◆ 產品型號： H42W

【產品概述】

H42W立式止回閥正常處于關閉狀態，由于管線中進口端介質的壓力作用，而克服彈簧阻力使閥門開啟。當進口端介質壓力低于出口端時，彈簧將閥芯推向閥座而使閥門關閉，阻止介質逆流，故起止回作用。由于采用彈簧支撐閥芯，故采用立式安裝或臥式裝均可。

【結構圖】

【主要外形尺寸和連接尺寸】（MM）

型號	公稱通徑 DN(mm)	H42W型立式止回閥尺寸
		L			D	D1	D2	b	f	Z-Φ
		系列1	系列2	系列3	D	D1	D2	b	f	Z-Φ
H42W-25P H42W-25R	15	-	85	85	95	65	45	16	-	4-Φ14
	20	-	95	95	105	75	55	16	-	4-Φ14
	25	-	100	105	115	85	65	16	-	4-Φ14
	32	-	105	150	135	100	78	16	-	4-Φ14
	40	-	115	160	145	110	88	18	-	4-Φ14
	50	140	125	170	160	125	100	20	3	4-Φ14
	65	160	145	180	180	145	120	22	3	8-Φ18
	80	185	155	200	195	160	135	22	3	8-Φ18
	100	210	210	210	230	190	160	24	3	8-Φ23
	125	-	275	275	275	220	188	28	3	8-Φ25
	150	300	225	300	300	250	218	30	3	8-Φ25
	200	380	380	380	360	310	278	34	3	12-Φ25

◆ 本頁關鍵字：立式止回閥

【主要性能規范】

型號	公稱壓力 PN(MPa)	試驗壓力SP(MPa)		適用溫度 (℃)	適用介質
		殼體	密封
H42W-25P	2.5	3.8	2.8	≤200	硝酸類
H42W-25R					醋酸類
H42W-40P	4.0	6.0	4.4		水、油品
H42W-40R
H42Y-40
