當前位置:首頁  >  產品中心  >  止回閥  >  HH49X/H蝶式雙瓣消聲止回閥

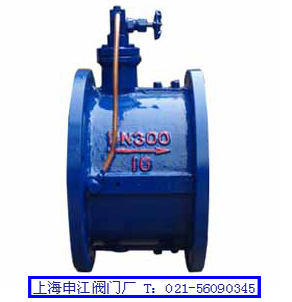

蝶式雙瓣消聲止回閥
◆ 產品型號: HH49X
【 產品概述 】

    HH49X型蝶式雙瓣消聲止回閥的功能是用來防止管路中的介質倒流。止回閥屬于自動閥類,啟閉件靠流動介質的力量自行開啟或關閉。只用于介質單向流動的管路上,阻止介質回流,以防發生事故。止回閥適用介質為:水、油品、蒸汽、酸性介質等。


【 結構圖 】
【 連接尺寸 】

公稱通徑DN
尺寸
mm
in
D
D 1
D 2
H
H 1
L
Z-фd
螺栓
150
6
280
240
210
228
172
210
8-ф23
8-M20
200
8
335
295
265
270
210
230
8-ф23
8-M20
250
10
390
350
320
305
240
250
12-ф23
12-M20
300
12
440
400
368
367
264
270
12-ф23
12-M20
350
14
500
460
428
422
294
290
16-ф23
16-M20
400
16
565
515
482
462
324
310
16-ф23
16-M22
450
18
615
565
532
497
351
330
20-ф25
20-M22
500
20
670
620
585
532
379
350
20-ф25
20-M22
600
24
780
725
685
607
434
390
20-ф30
20-M27
700
28
895
840
800
702
491
430
24-ф30
24-M27
800
32
1010
950
905
792
549
470
24-ф34
24-M30
【 訂貨須知 】

    ① 產品名稱與型號②產品口徑③ HH49X型是否帶附件,以便正確選型。熱線電話:021-56090345,若已由設計單位選定的HH49X型型號,請按型號直接向我廠銷售部訂購。當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的專家為您審核把關。感謝您訪問HH49X止回閥專欄。
