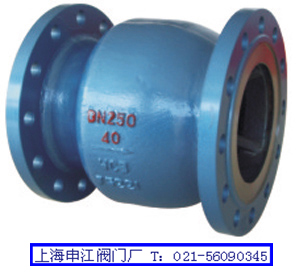

軸流式止回閥簡介：
1．  單體結構，重量輕，剛性好，便于維護;
2．  彈簧的的推力使閥瓣在即使用無介質壓力作用時，也能處理關閉位置；
3．  良好的支承方式使閥門無論處于什么安裝位置時閥瓣和閥座均能良好對中，故閥門可任意角度安裝。
4．  閥套外形的流線型設計與體腔流線型設計的組合構成了軸流式止回閥流線型流道，精確的計算和設計使流道的過流面積充分且保持一致，壓力損失小，流態穩定，無氣蝕。閥瓣在介質流動時產生負壓及彈簧推力下回座，無介質對閥瓣背面直接沖擊；因此，軸流式止回閥是低噪音閥門。
5．  閥瓣前后兩端支承和閥瓣軸的特殊表面處理及結構設計，克服了類似閥門使用過程中經常發生的卡阻現象，啟閉平穩；同時避免了因重力因素造成閥瓣對中性差，密封副受力不均，兩次動作間密封副吻合部位不一致而影響密封性能的缺陷，使密封副始終處于良好的受力和吻合狀態。
6．  精確的設計使用彈簧推力在閥瓣處于關閉位置時略大于閥瓣重力及閥瓣和前后支承間的磨擦力之和，閥瓣既可在低壓力及任意安裝時回座密封，又能實現低壓開啟，減低泵啟動載荷，保護泵的運行安全。



主要連接尺寸：

通徑 mm	L
	PN16	PN25	PN40	PN64	PN100
20	117	117	178	190	190
25	127	127	216	216	216
40	165	165	229	241	241
50	203	203	267	292	292
65	216	216	292	330	330
80	241	241	318	365	365
100	292	292	356	406	406
125	330	330	400	457	457
150	356	356	444	495	495
200	495	495	533	597	597
250	622	622	622	673	673
300	698	698	711	762	762
350	787	787	838	889	889
400	914	914	864	902	902
500	978	978	1016
600	1275	1275	1346
