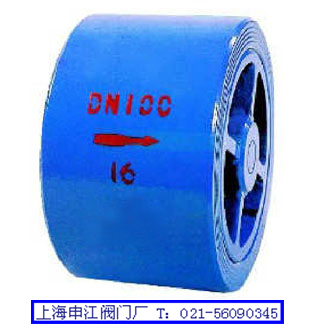

CVWR對夾式靜音止回閥采用流體型設計,水頭損失較小；內部彈簧可加速關閉,達到靜音效果；金屬對金屬確保密封的可靠性；安裝空間小。可安裝于水泵出水口處，能避免產生水錘、水擊聲和破壞性沖擊，達到防止逆流和保護設備的目的。廣泛用于給排水、消防、建筑、工業系統。
主要技術參數
公稱壓力：1.0～2.5MPa
公稱通徑:40～250mm
適用介質：水、油品
適用溫度：0～80℃
法蘭標準：GB/T 17421.6 GB/T 9113
試驗標準：GB/T 13927 AP 1598
二、對夾式靜音止回閥主要技術參數
公稱壓力：1.0～1.6MPa
公稱通經：40～250mm
適用介質：水及弱腐蝕性流體
適用溫度：0～80℃
法蘭標準：GB/T 17241.6 GB/T 9113
試驗標準：GB/T 13927 AP 1598
三、對夾式靜音止回閥主要零部件材料
|
零件名稱 |
閥體 |
閥座 |
彈簧 |
閥瓣 |
|
材料 |
鑄鐵、球鐵、鑄鋼 |
銅、不銹鋼 |
不銹鋼 |
鑄銅、不銹鋼 |
四、對夾式靜音止回閥主要外形連接尺寸 單位：mm
|
DN |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
|
L |
45 |
55 |
70 |
75 |
95 |
115 |
135 |
160 |
200 |
|
D |
90 |
105 |
125 |
140 |
160 |
195 |
215 |
270 |
325 |
